Ehi, amici appassionati di lavorazione! In qualità di fornitore diFresa per fresa a candela con foro svasato, ho constatato in prima persona l'importanza di ottenere lamature precise. In questo post del blog condividerò alcuni suggerimenti su come misurare la precisione di una lamatura realizzata con una fresa a candela per lamatura.
Comprendere le nozioni di base sui fori svasati
Prima di approfondire i metodi di misurazione, esaminiamo rapidamente cos'è una lamatura. Una lamatura è un foro cilindrico a fondo piatto che viene praticato o lavorato a macchina in un foro esistente. Viene generalmente utilizzato per fornire una superficie piana su cui la testa di un bullone o di una vite possa essere posizionata a filo con il pezzo.
La precisione di una lamatura è fondamentale per garantire un corretto adattamento e funzionamento dell'elemento di fissaggio. Se la lamatura è troppo superficiale o troppo profonda, il bullone o la vite potrebbero non posizionarsi correttamente, causando problemi come connessioni allentate o forze di serraggio irregolari.
Parametri chiave per la misurazione della precisione della svasatura
Esistono diversi parametri chiave che è necessario considerare quando si misura la precisione di una lamatura:
- Diametro: Il diametro della lamatura deve corrispondere alle specifiche del dispositivo di fissaggio. Qualsiasi deviazione può causare problemi di vestibilità.
- Profondità: Anche la profondità della lamatura è fondamentale. Dovrebbe essere sufficientemente profondo da accogliere la testa dell'elemento di fissaggio, ma non così profondo da indebolire il pezzo.
- Planarità: Il fondo della lamatura deve essere piatto per garantire una superficie di appoggio adeguata per il dispositivo di fissaggio.
- Concentricità: La lamatura deve essere centrata all'interno del foro esistente. Qualsiasi disallineamento può portare a un carico non uniforme e a potenziali guasti.
Misurazione del diametro della svasatura
Uno dei modi più semplici per misurare il diametro di una lamatura è utilizzare un micrometro. Ecco come puoi farlo:
- Seleziona il micrometro giusto: Assicurati di avere un micrometro in grado di misurare il diametro della lamatura. A seconda delle dimensioni della lamatura, potrebbe essere necessario un micrometro per esterni o un micrometro per foro.
- Pulire la lamatura: Prima di effettuare qualsiasi misurazione, assicurarsi che la lamatura sia pulita e priva di detriti. Ciò garantirà letture accurate.
- Effettua misurazioni multiple: Per ottenere una misurazione accurata del diametro, effettuare misurazioni multiple in punti diversi attorno alla lamatura. Ciò contribuirà a tenere conto di eventuali variazioni o irregolarità.
- Calcola la media: Dopo aver effettuato più misurazioni, calcolare il diametro medio. Ciò ti fornirà una rappresentazione più accurata della dimensione effettiva della lamatura.
Un'altra opzione per misurare il diametro di una lamatura è utilizzare un calibro. Sebbene i calibri non siano precisi come i micrometri, possono comunque fornire una buona stima del diametro. Basta aprire le ganasce della pinza e posizionarle all'interno della lamatura. Assicurarsi che il calibro sia perpendicolare all'asse della lamatura ed effettuare la misurazione.
Misurazione della profondità della svasatura
Misurare la profondità di una lamatura è leggermente più impegnativo che misurare il diametro. Un modo per farlo è utilizzare un misuratore di profondità. Ecco come:
- Seleziona il misuratore di profondità giusto: Assicuratevi di avere un misuratore di profondità adatto alla dimensione della lamatura. Potrebbe essere necessario un profondimetro digitale o un profondimetro a quadrante.
- Pulire la lamatura e il pezzo: Come per la misurazione del diametro, è importante pulire la lamatura e il pezzo prima di effettuare qualsiasi misurazione. Ciò garantirà letture accurate.
- Azzerare il misuratore di profondità: Posizionare la base del misuratore di profondità sulla superficie del pezzo e azzerare il misuratore. Questo imposterà il punto di riferimento per la misurazione.
- Misurare la profondità: Inserire il limitatore di profondità nella lamatura fino a toccare il fondo. Assicurarsi che il calibro sia perpendicolare alla superficie del pezzo ed effettuare la misurazione.
Un'altra opzione per misurare la profondità di una lamatura è utilizzare un micrometro con attacco per asta di profondità. Questo metodo è simile all'utilizzo di un profondimetro, ma consente misurazioni più precise.
Controllo della planarità della lamatura
Per verificare la planarità della lamatura è possibile utilizzare una riga di precisione e uno spessimetro. Ecco come:
- Posizionare il bordo dritto sul fondo della lamatura: Assicurarsi che il bordo dritto sia in contatto con l'intera superficie inferiore della lamatura.
- Inserire lo spessimetro: Inserire lo spessimetro tra il bordo dritto e la parte inferiore della lamatura in punti diversi. Se lo spessimetro si inserisce facilmente significa che la superficie non è piana.
- Misura il divario: Utilizzare lo spessimetro per misurare la distanza tra il bordo dritto e la parte inferiore della lamatura. Questo ti darà un'idea di quanto la superficie si discosta dalla planarità.
Valutazione della concentricità della lamatura
Controllare la concentricità della lamatura è importante per garantire che il dispositivo di fissaggio sia centrato all'interno del foro. Un modo per farlo è utilizzare un comparatore. Ecco come:
- Montare il comparatore: Montare il comparatore su una base magnetica e posizionarlo in modo che la punta dell'indicatore sia a contatto con la superficie interna della lamatura.
- Ruotare il pezzo: Ruotare lentamente il pezzo osservando il comparatore. Se la lamatura è concentrica, la lettura dell'indicatore dovrebbe rimanere relativamente costante. Qualsiasi variazione nella lettura indica un disallineamento.
- Misurare la deviazione: Utilizzare il comparatore per misurare la deviazione massima dal centro. Questo ti darà un'idea di quanto la lamatura è decentrata.
Sfide e soluzioni comuni
Durante la misurazione della precisione di una lamatura, potresti incontrare alcune sfide comuni. Ecco alcune soluzioni per aiutarti a superarli:
- Detriti e schegge: Detriti e schegge possono interferire con il processo di misurazione e portare a letture imprecise. Assicurarsi di pulire accuratamente la lamatura prima di effettuare qualsiasi misurazione.
- Rugosità superficiale: La rugosità superficiale della lamatura può influenzare la precisione della misurazione. Se la superficie è troppo ruvida, potrebbe essere difficile ottenere una lettura precisa. In questo caso, potrebbe essere necessario utilizzare uno strumento di misurazione più sensibile o effettuare più misurazioni per ottenere una media.
- Usura degli utensili: Con il passare del tempo, la fresa a candela con lamatura può usurarsi, compromettendo la precisione della lamatura. Assicurati di ispezionare e sostituire regolarmente la taglierina per garantire risultati coerenti.
Altri utensili per il taglio di fori di cui potresti aver bisogno
InoltreFresa per fresa a candela con foro svasato, offriamo anche una vasta gamma di altri utensili per il taglio di fori che potresti trovare utili. Ecco alcuni esempi:
- Sega a tazza bimetallica da 6 pollici: Questa sega a tazza è realizzata in materiale bimetallico, che garantisce durata e prestazioni di taglio eccellenti. È adatto per tagliare una varietà di materiali, tra cui metallo, legno e plastica.
- Taglierina per fori HSS: Le frese a tazza in acciaio super rapido (HSS) sono note per la loro elevata durezza e resistenza all'usura. Sono ideali per tagliare materiali resistenti come acciaio inossidabile e ghisa.

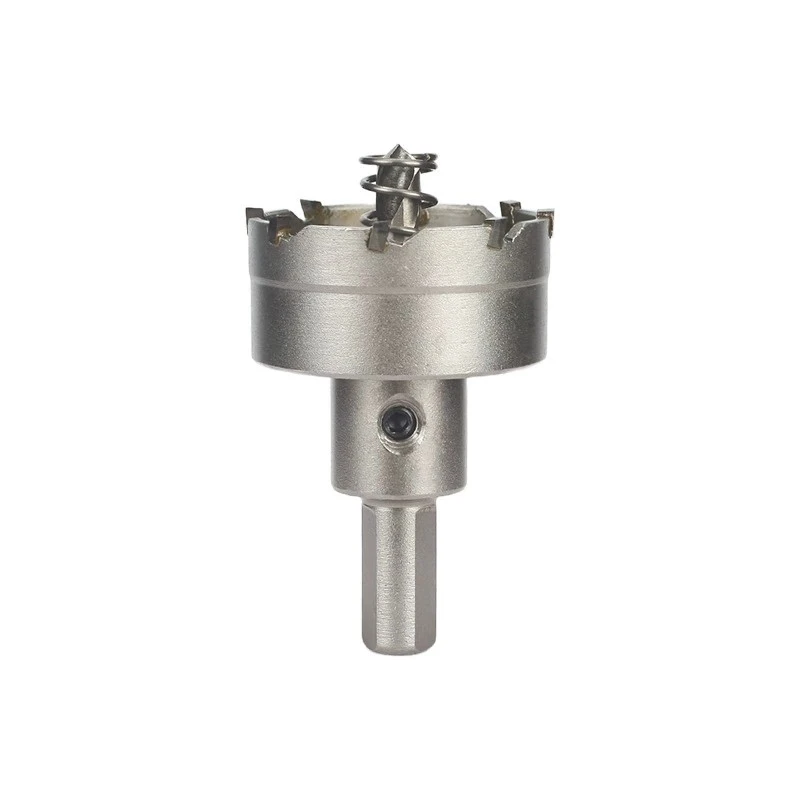

- Sega a tazza per metallo al carburo: Le seghe a tazza per metalli in metallo duro sono progettate per tagliare materiali duri con elevata precisione. Offrono una lunga durata dell'utensile ed eccellenti prestazioni di taglio.
- Sega a tazza per legno Tct: Le seghe a tazza per legno con punta in carburo di tungsteno (TCT) sono progettate specificatamente per il taglio del legno. Forniscono un taglio pulito e liscio, rendendoli perfetti per i progetti di lavorazione del legno.
Conclusione
Misurare la precisione di una lamatura realizzata con una fresa a candela è essenziale per garantire il corretto adattamento e il corretto funzionamento dell'elemento di fissaggio. Seguendo i metodi e i suggerimenti descritti in questo post del blog, puoi misurare con precisione il diametro, la profondità, la planarità e la concentricità della lamatura.
Se hai domande o hai bisogno di ulteriore assistenza per la misurazione della precisione della svasatura o per la selezione degli utensili per il taglio dei fori giusti, non esitare a contattarci. Siamo qui per aiutarti a ottenere il massimo dai tuoi progetti di lavorazione.
Riferimenti
- ASME B94.11M - Utensili per lavorazione meccanica - Frese
- ISO 230-1 - Codice di prova per macchine utensili - Determinazione della precisione geometrica degli assi
- Machinery's Handbook - Un libro di consultazione completo per ingegneri meccanici e macchinisti
